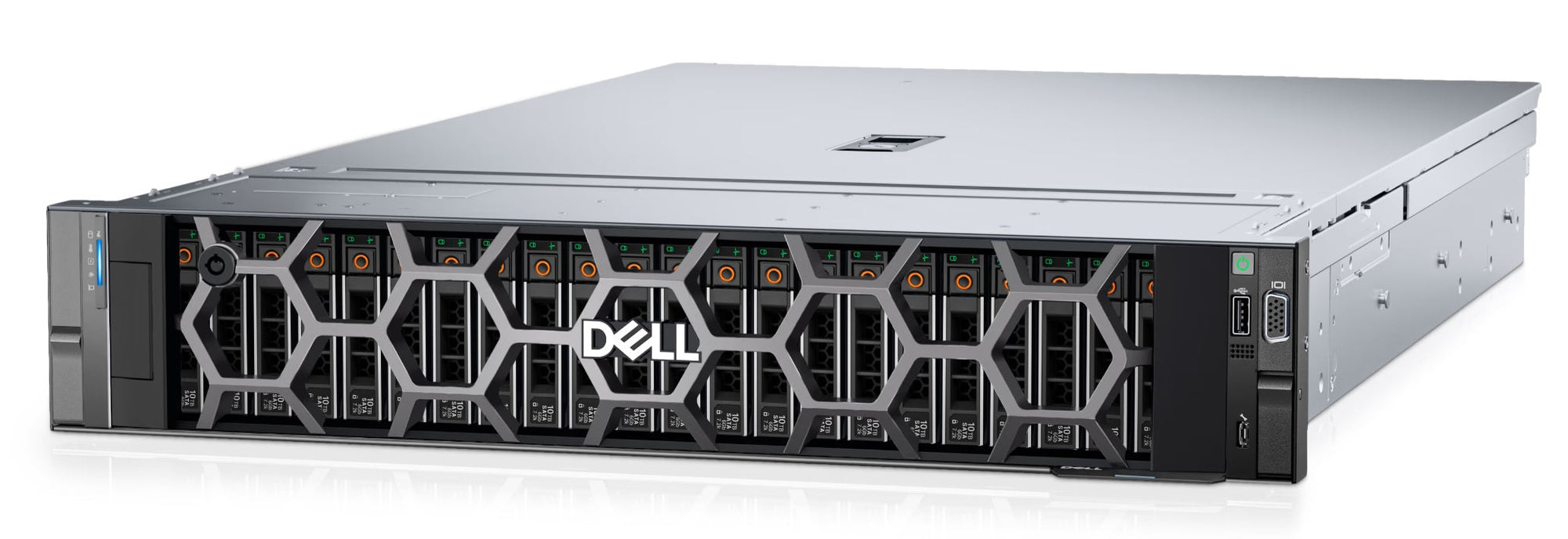

Конструкція та дизайн сервера Dell PowerEdge R760
Сервер Dell PowerEdge R760 - це стійковий сервер формату 2U, заввишки 86,8 мм і завширшки 482 мм. Його глибина може становити 772,13 мм із безелем або, як показано нижче, 758,29 мм без нього. 24 відсіки під накопичувачі 2,5 дюйма займають всю передню панель.
- На передній панелі розташовані: порт USB Micro-AB для контролера управління iDRAC, порт USB 2.0 і відеовихід VGA.
- Накопичувачі легко витягуються натисканням на кнопки фіксації, а потім звільняються з тримачів. Кожен диск має LED-індикатори стану та активності. Язичок у правому нижньому кутку з назвою - це сервісна мітка, яка висувається для зручності ідентифікації сервера.
- Сервісний лейбл PowerEdge R760 висувається для зручності ідентифікації сервера.
- На задній панелі знаходяться порти Ethernet для віддаленого управління iDRAC, USB 2.0, USB 3.0 і VGA. У нашому сервері немає додаткового послідовного порту (Serial port).
- R760 також оснащений завантажувальними дисками NVMe BOSS на задній панелі. Вони доступні на гарячу (як на фото нижче) і мають вбудований RAID-контролер
- Повітроводи для охолодження і risers (райзери - подовжувачі для роз'ємів PCIe) майже повністю покривають друковану плату. Подача повітря йде від шести вентиляторів діаметром 4 см.
- Два процесори Xeon оснащені масивними радіаторами зі спеціальними розширеннями, які з'єднують їх впритул із вентиляторами. Кожен процесор бере на себе 16 слотів DIMM. У повністю укомплектованому стані цей сервер підтримує до 8 Тбайт оперативної пам'яті. Dell PowerEdge R760 підтримує до восьми слотів PCIe.
- Dell PowerEdge R760 має два слоти під блоки живлення з гарячою заміною (є функціонал резервування, коли достатньо потужності). Потужність від 700 до 2800 Вт, рейтинги - 80 Plus Platinum або Titanium.
