Конфігурація оперативної пам'яті в Dell PowerEdge R760

Оптимальна конфігурація оперативної пам'яті для сервера Dell PowerEdge R760 з двома процесорами Intel Xeon Gold 6526Y

Для досягнення максимальної продуктивності та пропускної здатності пам'яті на сервері Dell PowerEdge R760 з двома процесорами Intel Xeon Gold 6526Y, ключовим є симетричне та збалансоване заповнення слотів пам'яті для повного використання всіх восьми каналів кожного процесора.

Короткий висновок: Оптимальною є конфігурація з 16 модулів пам'яті DDR5 RDIMM (по 8 модулів на кожен процесор), встановлених у перші слоти кожного каналу (з білими фіксаторами). Це забезпечить максимальну швидкість та пропускну здатність.

Детальний опис конфігурації

1. Технічні характеристики обладнання:

• Сервер Dell PowerEdge R760: Підтримує до 32 слотів для оперативної пам'яті DDR5 (16 слотів на процесор). Слоти для процесора 1 маркуються як A1, A2, ... A16, а для процесора 2 — B1, B2, ... B16.
• Процесори Intel Xeon Gold 6526Y: Кожен процесор має 8 каналів пам'яті.
• Канали та слоти: Кожен канал пам'яті на материнській платі обслуговує два слоти. Перший слот каналу має білий фіксатор (ejector tab), а другий — чорний.

2. Принцип оптимізації:

Мета — активувати всі 8 каналів пам'яті на обох процесорах, працюючи в режимі Optimizer Mode (Independent Channel Mode). Це досягається шляхом встановлення однакових модулів пам'яті в кожен активний канал. Найвища швидкість роботи пам'яті досягається при конфігурації один модуль на канал (1DPC - 1 DIMM Per Channel).

3. Рекомендована конфігурація (Максимальна продуктивність):

Для оптимальної роботи необхідно встановити 16 однакових модулів пам'яті (наприклад, 16 x 32 ГБ DDR5 RDIMM).

Порядок встановлення:

1. Збалансуйте пам'ять між процесорами: Загальна ємність та кількість модулів для CPU1 та CPU2 мають бути ідентичними.
2. Заповнюйте по одному модулю на канал: Встановлюйте модулі пам'яті у слоти з білими фіксаторами. Це перші слоти кожного з восьми каналів.
3. Дотримуйтесь симетричного порядку заповнення:

Схематичне розташування для оптимальної конфігурації з 16 модулів:

• Процесор 1: Заповніть слоти A1, A2, A3, A4, A5, A6, A7, A8.
• Процесор 2: Заповніть слоти B1, B2, B3, B4, B5, B6, B7, B8.

Зображення є ілюстративним. Завжди звіряйтеся з маркуванням на материнській платі вашого сервера.

4. Швидкість пам'яті:

• Процесор Intel Xeon Gold 6526Y підтримує пам'ять DDR5 зі швидкістю до 5200 MT/s.
• Сервер PowerEdge R760 при конфігурації 1DPC (один модуль на канал) також підтримує високі швидкості (до 5600 MT/s, залежно від модуля).
• При встановленні другого модуля в канал (2DPC, заповнення слотів з чорними фіксаторами), максимальна швидкість пам'яті знизиться до 4400 MT/s.

Тому для досягнення максимальної швидкості (5200 MT/s, обмеженої процесором) необхідно використовувати конфігурацію 1DPC.

Важливі зауваження:

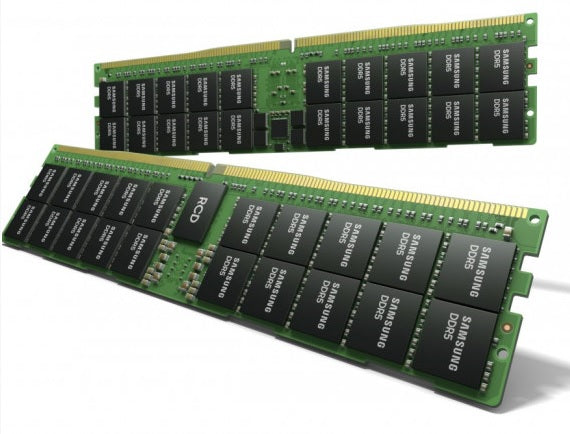

• Тип пам'яті: Використовуйте тільки модулі DDR5 Registered DIMM (RDIMM) з корекцією помилок (ECC). Змішування RDIMM та LRDIMM (Load-Reduced DIMM) не підтримується.
• Ідентичність модулів: Для стабільної роботи та максимальної продуктивності всі встановлені модулі пам'яті повинні бути однакового обсягу, рангу та виробника.
• BIOS Settings: Переконайтеся, що в налаштуваннях BIOS (System Setup > Memory Settings) увімкнено режим Optimizer Mode. Зазвичай це налаштування за замовчуванням.

Дотримуючись цих рекомендацій, ви забезпечите, що ваша система використовуватиме весь потенціал підсистеми пам'яті, що є критично важливим для продуктивності додатків, чутливих до швидкості доступу до даних, таких як бази даних, віртуалізація та високопродуктивні обчислення.
